Du hättest gerne (noch mehr) Zusatzinstrumente, aber keinen Platz dafür? Und Du möchtest die Optik des Armaturenbretts behalten? Dann wird Dich CCmeter begeistern!

Zur Zeit statten wir einen VOLVO 1800E mit D-Jetronic und einen Amazon mit Motor B20 mit CCmeter Geräten aus. Dabei hilft uns die Erfahrung des Entwicklers von CCmeter, René Fassbender. Er hat vor mehreren Jahren CCmeter in seinem Volvo 123GT (Mörkgrön 94) installiert.

VOLVO 122S: Ein besonderer Leckerbissen, jeder Vergaser wird mit einer Lambdasonde und einem Temperatursensor für die zugeführte Luft überwacht.

Mehr erfahren

Beispielsweise könnten diese Parameter ermittelt und auf einem Display angezeigt werden:
  • Batteriespannung
  • Lambda / Air/Fuel Ratio
  • Impulse Zündung
  • Impulse Kardanwelle
  • Impulse Benzin Vorlauf
  • Impulse Benzin Rücklauf
  • Temperatur Luft an Vergaser I; Vergaser II (B18, B20)
  • Temperature nach dem Luftfilter (B20E/F)
  • Aussentemperatur
  • Unterdruck
  • Öldruck 0-5 bar
  • Öltemperatur bis 150 °C
  • Kühlmitteltemperatur bis 120 °C
  • Getriebetemperatur bis 150 °C
  • Geschwindigkeit (Hallsensor)
  • Wegstrecke (Hallsensor)
  • Verbrauch (Durchflussmesser)
  • Datum und Uhrzeit

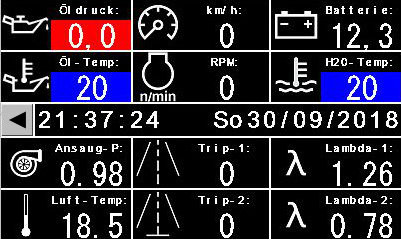

Main

Multi-Anzeige mit sehr vielen Parametern und zurücksetzbarem Tripcounter 2

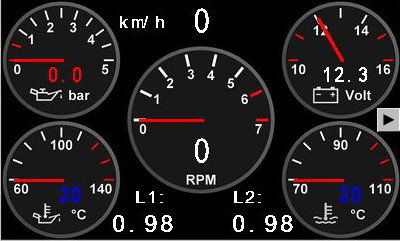

5 Zeiger

Zeiger für Öldruck, Öltemperatur, Batteriespannung, Kühlmitteltemperatur und Drehzahl. Zusätzliche Anzeigen von Geschwindigkeit und von zwei Lambda-Sonden. Mit diesen Sonden kann die Einstellung eines Doppelvergasers überwacht werden.

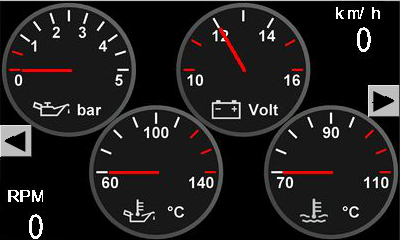

vier

Zeiger für Öldruck, Öltemperatur, Batteriespannung, Kühlmitteltemperatur.

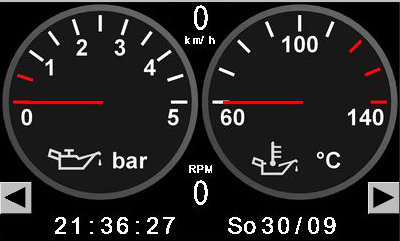

zwei

Zeiger für Öldruck und Öltemperatur.

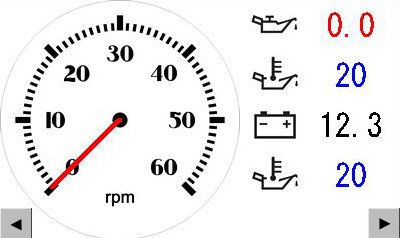

dzm

Zeiger für Öldruck, Öltemperatur, Batteriespannung, Kühlwassertemperatur und Drehzahl.

Da durch Antippen eines Buttons auf dem Display weitere Seiten aufgerufen werden können, kann CCmeter erweitert werden. Zum Beispiel:

  • Mehrere Messstellen für Temperaturbereiche
  • PowerSwitchBox zum Schalten von Zusatzbeleuchtung, AudioAnlagen, heizbare Sitze, etc.

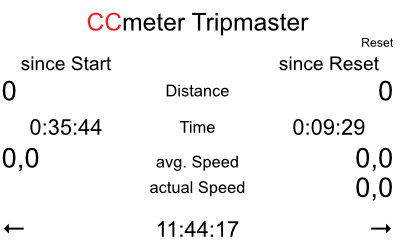

CCmeter Tripmaster - Wegstreckenzähler

Auch die wichtigsten Funktionen eines Wegstreckenzählers ("TripMaster", "Retrotrip") können simuliert werden.

cc trip

Elektrische Antenne aus- und einfahren

Wenn die Antenne so geschaltet ist, dass sie beim Einschalten des Radiogeräts aus fährt, dann kann es beim Garagentor oder in einer Tiefgarage Probleme geben. Hört man z.B. häufig CD oder MP3, dann benötigt man keine Antenne und lässt sie eingefahren.

Nextion 8,1 cm (3,2 Zoll) HMI-Display Enhanced Series NX4024K032 Resistiver LCD-TFT-Touchscreen 400 x 240

Das Display bietet viele Möglichkeiten der individuellen Anpassung und ist in unterschiedlichen Grössen und Auflösungen bis 7 Zoll erhältlich. Ein passender Rahmen wird mit einem 3D-Drucker erstellt und ist nur unwesentlich grösser als das Display (z.B.105 x 55 x 15 mm) oder eine Credit Card.

Die Anzeige kann in Schritten von 90 Grad gedreht werden, damit kann der Abgang des Kabels entsprechend den Verhältnissen im Cockpit gewählt werden.
