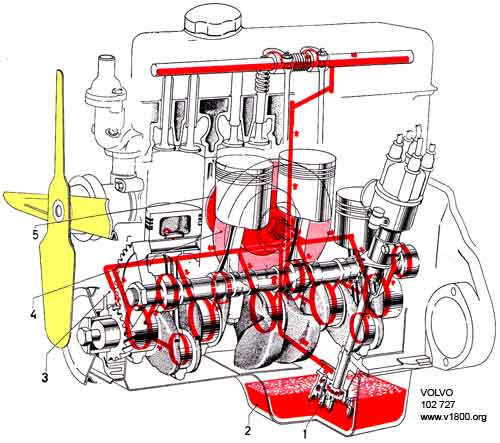

Schmieranlage Motor B 18 B
(1) Ölpumpe (2) Ölwanne (3) Düse (4) Ölkühler (5) Ölfilter
Der Motor besitzt eine Druckschmieranlage. Die Schmierung des Motors erfolgt mit einer Zahnradpumpe, die von der Nockenwelle angetrieben wird.
Die Zahnräder der Pumpe pressen das Öl durch ein Reduzierventil zum Ölfilter und von dort durch Kanäle zu den Schmierstellen des Motors. Die gesamte Ölmenge wird somit zuerst durch das Filter gereinigt.
