Wer viel Zeit übrig hat, kann in das originale Gehäuse des mechanischen Spannungskonstanthalters einen kostengünstigen Halbleiter ersetzen.
Anleitungen haben wir zum Beispiel hier und bei YouTube gefunden.

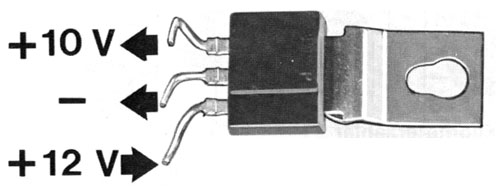

10V-Low-Drop-Spannungsregler
TCA700Y
Linker Pin: 10 Volt Ausgang
Mittlerer Pin: Masse mit 10 Ohm Widerstand
Rechter Pin: 12 Volt Eingang
Auch diese Halbleiter können verwendet werden:
National Semiconductor LM2940T-10.0
NTE Electronics NTE1953
Texas Instruments µA7810 - 10V/1A
Achtung: Belegung der Pins beachten!
Linker Pin: 12 Volt Eingang
Mittlerer Pin: Masse mit 10 Ohm Widerstand
Rechter Pin: 10 Volt Ausgang
Achtung: Die Spannungsregler können je nach Hersteller unterschiedliche Anschlussbelegungen besitzen. Daher unbedingt vor dem Einbau im entsprechenden Datenblatt nachlesen!

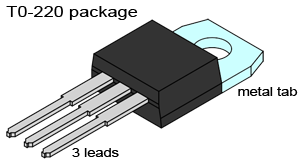

Gehäuseform TO-220
Die hier erwähnten Halbleiter sind ein Plastikgehäuse mit einer Kühlfahne aus Metall eingegossen. Durch eine Bohrung in der Fahne kann das Gehäuse auf einem Kühlkörper montiert werden.
