Radsensor
Der Sensor BR2B von Brantz wird mit einem Halter am Flansch des Kardangelenks angebracht. An mindestens zwei gegenüberliegenden Bolzen werden die Köpfe mit Stahlscheiben unterlegt. Der Sensor wird so ausgerichtet, dass zwischen Bolzen und Sensor ein Luftspalt von 1 mm Breite (±0,25 mm) besteht.

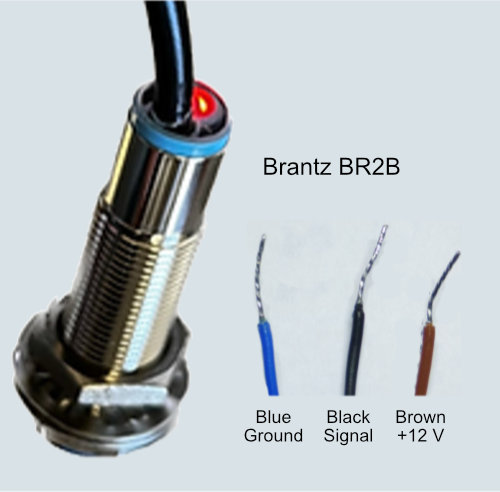

Brantz Rallymeters 3-Draht-Sensor BR2B
Die rote LED am Ende des Sensors zeigt an, wenn ein magnetisches Objekt registriert wird. So lässt sich die Funktion des Sensors leicht überprüfen.
Blau: Masse
Schwarz: Signalleitung
Braun: 12 Volt (geschaltetes Plus, Zündungsplus, Klemme 15)
Durchmesser 12 mm
Gesamtlänge des Gehäuses: 50 mm
Gesamtlänge des Gewindes: 35 mm
