Warren Townsend präsentiert mit seinen Illustrationen die Schaltpläne und Schalter für die Warnblinkanlage.
Die Zusammenfassung kann hier heruntergeladen werden.
Die Zugschalter und die Relais für die Warnblinkanlage wurden entweder von SWF oder HELLA geliefert. Im Zugschalter ist unter der roten Kappe eine Glassockellampe in der Fassung W1,2W, T5.
Das dreipolige Relais ist auf den Zugschalter gesteckt.

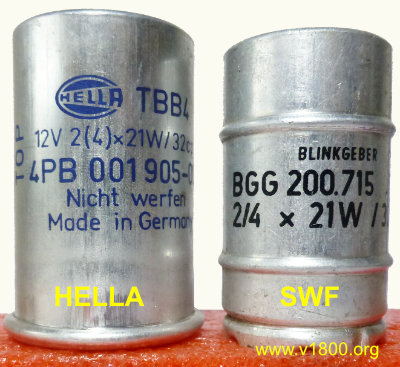

HELLA TBB4 12V 2(4 )x 21W/32cp 4PB 001 095-00
SWF 200.715 Blinkgeber 12V 2(4) x 21W/32cp

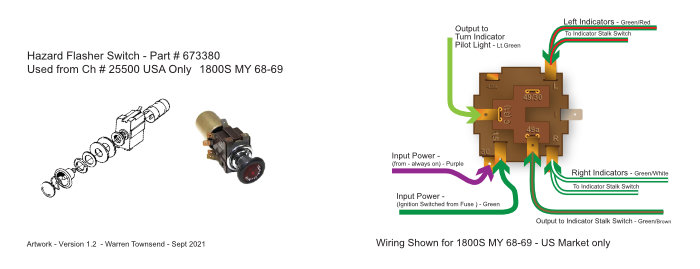

Schalter Warnblinkanlage # 673380 1968-1969
Zugschalter # 673380
Relais # 673389

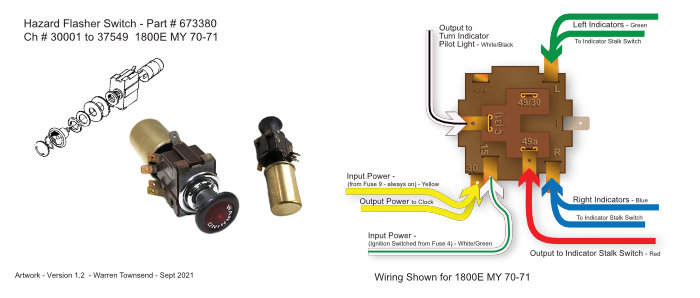

Schalter Warnblinkanlage # 673380 1970-1971
Zugschalter # 673380
Relais # 673389
Schalter Warnblinkanlage # 673380 1972-1973
