Das Heizungssystem besteht aus diesen Komponenten: Luftzuführung, Gehäuse mit elektrischem Motor und Gebläserad, Wärmetauscher, Regulierventil mit Thermostat (HCV), Reglervorrichtung, Luftverteiler mit Klappen und Luftschläuchen.

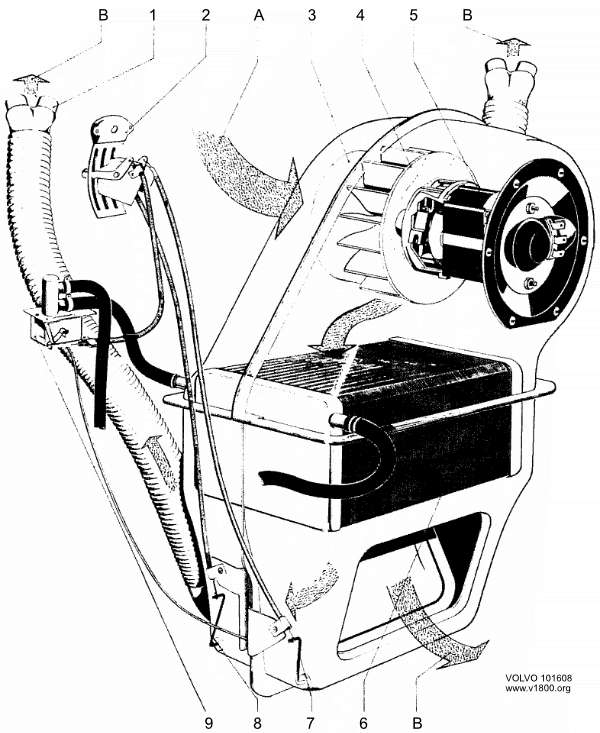

Aus der Abbildung geht auch die Richtung der Luftströme hervor.
1. Entfrosterdüse
2. Regelvorrichtung
3. Lufteinlass
4. Gebläserad
5. Gebläsemotor
6. Wärmetauscher
7. Hebel für die Luftklappe
8. Hebel für die Entfrosterklappe
9. Heizungsregulierventil
A Einströmende Luft
B Ausströmende Luft
